電動式ダイヤフラムポンプCONCEPT

グラコ社 新型電動ダイヤフラムポンプ QUANTM🄬クオンタム
全モデル販売開始(1in 1-1/2in 2in)

(サニタリーモデル&インダストリアルモデル)

ダイヤフラムハイジェネック

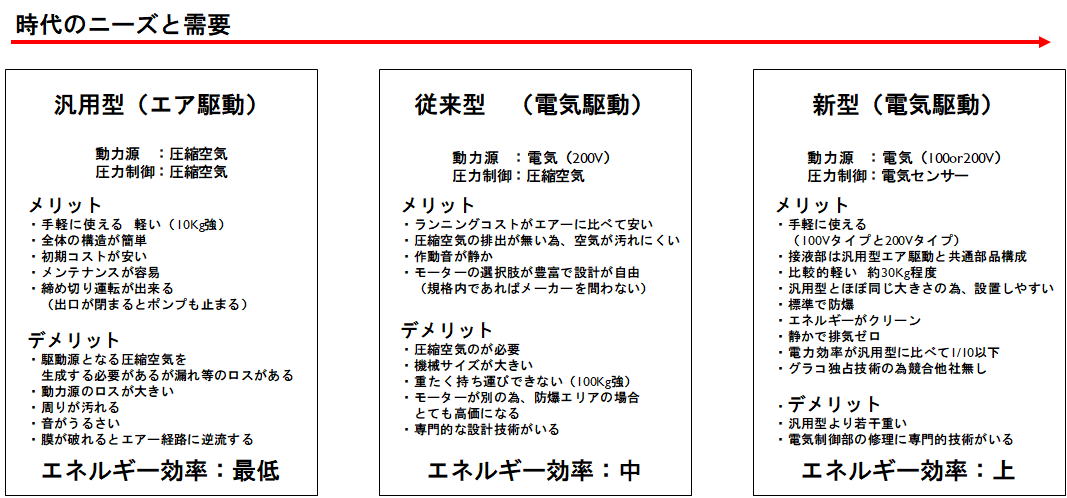

特徴

①防塵防水電動モーター内臓(IP66)
②従来のエアー駆動式ダイアフラムポンプとほぼ同サイズ(グラコ社製)
③接液部品は従来のハスキーシリーズと共通の為、要所に合わせた選定が可能

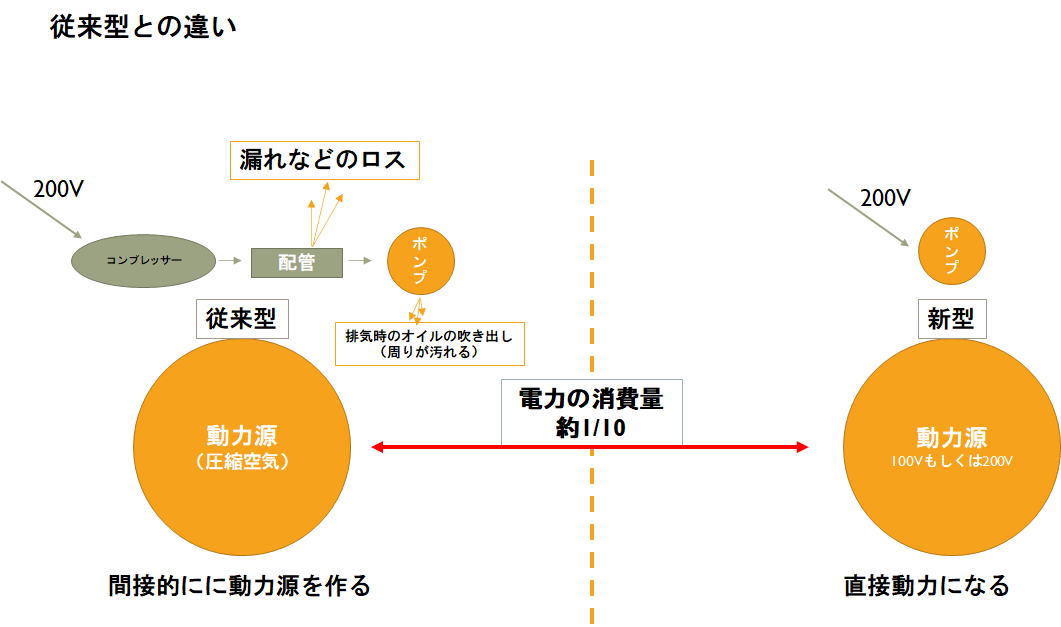

④ECO化に大きく貢献
・電気代を最大 1/5 までに削減 ※1
・CO2排出量を 1/10 に大幅削減
※1
⑤圧縮空気を一切使用しない為、静か(約70dba)でオイルミストの飛沫なし
⑥エア式ポンプと同じ使い方が可能
 ・圧力制御可能
 ・から運転可能
 ・締め切り運転可能
⑦100Vで1インチのポンプの作動が可能
⑧I/O制御で外部操作可能
⑨ダイヤル一つで制御可能
⑩オプションにてダイヤフラム膜の破れを検知。自動停止制御可能
⑪防爆・非防爆モデルを用意
  ※1グラコ社調べ

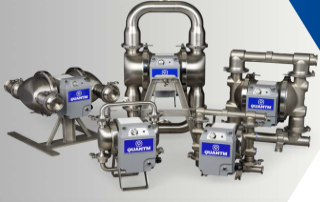

Hygienic Models
サニタリーモデル



h30

液体入口:FG             1.5in or 40 mm DIN 11851
               HA,PH,3A 1.0in or RD52batu 1/6DIN
      出口:1インチ
最大圧力:0.69Mpa
最大吐出量:114L/m(フリーフロー時)
最大移送可能固形物:3.2mm
                              20.7mm ハイサニテーションモデル
最大移送距離:3000m
(条件により異なります)
最大揚程:Wet 8.8m
               Dry 2.4m
重量: FG              39.9Kg
           HA,PH,3A   34.9Kg
動力:100V~240V(単相・三相)



h80
液体入口:FG             2.0in or 50 mm DIN 11851
               HA,PH,3A 1.5in or 40 mm DIN 11851, male thread
最大圧力:0.69Mpa
最大吐出量:227L/m(フリーフロー時)
最大移送可能固形物:4.8mm
                              12.7mm  ハイサニテーションモデル・ボールチェック
                              30.5mm  ハイサニテーションモデル・フラッパーチェック
最大移送距離:3000m
(条件により異なります)
最大揚程:Wet 5.48m
               Dry  5.9m
重量: FG               54.4Kg
          HA,PH,3A     44.5Kg
動力:200V~240V(単相・三相)



h120
液体入口:FG             2.0in
               HA,PH,3A 1.5in
最大圧力:0.69Mpa
最大吐出量:378.5L/m(フリーフロー時)
最大移送可能固形物:6.35mm
                              12.7mm  ハイサニテーションモデル
最大移送距離:3000m
(条件により異なります)
最大揚程:Wet 5.48m
               Dry 4.8m
重量: FG               77.1Kg
          HA,PH,3A     64.9Kg
動力:200V~240V(単相・三相)

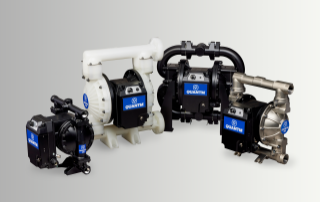

Industrial Models
一般産業モデル


i30

液体入口・出口:1インチ
最大圧力:0.69Mpa
最大吐出量:114L/m(フリーフロー時)
最大移送可能固形物:3.2mm
最大移送距離:3000m
(条件により異なります)
最大揚程:Wet 8.8m
               Dry 2.4m
重量:AL 28.1Kg
         SS 35.8Kg
         HT 35.8Kg
         CP,PP 27.7Kg
         PV 30.4Kg
動力:100V~240V(単相・三相)



i80
液体入口・出口:1.5インチ
最大圧力:0.69Mpa
最大吐出量:227L/m(フリーフロー時)
最大移送可能固形物:4.8mm
最大移送距離:3000m
(条件により異なります)
最大揚程:Wet 5.48m
               Dry  5.9m
重量:AL 32.2Kg
         SS 50.8Kg
         CP,PP 34.0Kg
         PV 38.5Kg
動力:200V~240V(単相・三相)



i120
液体入口・出口:2インチ
最大圧力:0.69Mpa
最大吐出量:378.5L/m(フリーフロー時)
最大移送可能固形物:6.35mm
最大移送距離:3000m
(条件により異なります)
最大揚程:Wet 5.48m
               Dry 4.8m
重量:AL 44.9Kg
         SI 74.8Kg
         SS 73.5Kg
         CP,PP 45.4Kg
         PV 53.0Kg
動力:200V~240V(単相・三相)


サニタリーモデルの製品カタログはこちら

一般産業モデルの製品カタログはこちら


グラコ特設サイト

この製品についてのお問合せやデモについて
エリア担当よりご連絡させていただきます。



弊社は本製品を含め、一緒に販売していただける
販売店様や修理店様をパートナーショップとして随時募集しております






GRACO QUANTMシリーズ PGA契約店
